階高1,900mmの次世代足場「アイキューシステム」

  • HOME
  • 階高1,900mmの次世代足場「アイキューシステム」

アイキューシステムとは

アイキューシステムとは
単品承認品・承認取得品

軽量パイプを使用し、従来のクサビ足場を上回る作業効率と安全性・同水準の経済性を実現。

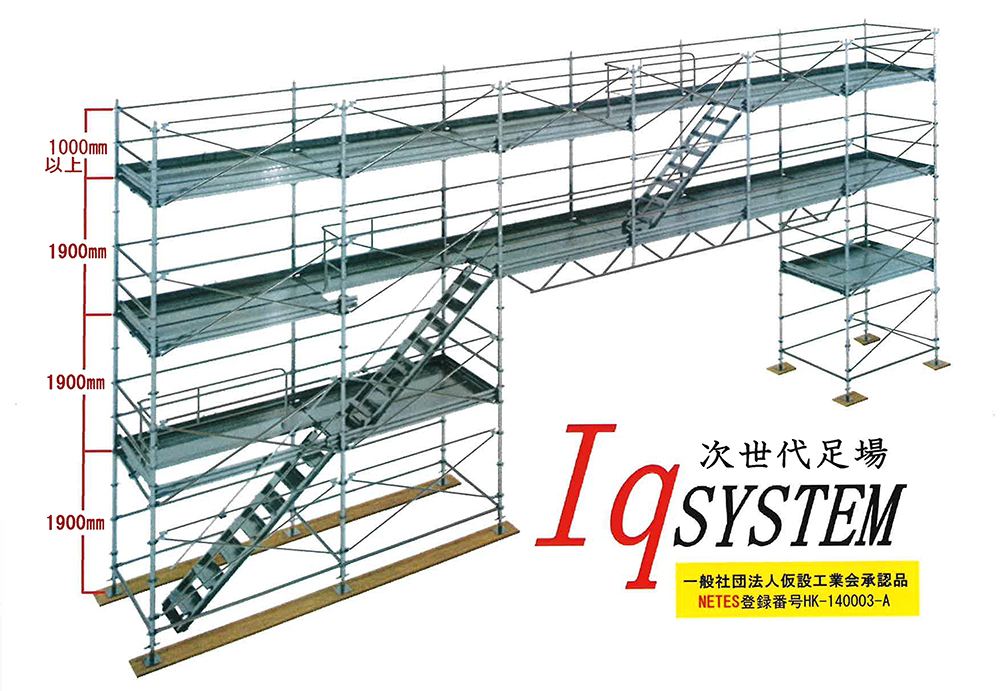

階高1,900mmの新しい規格の建設作業用次世代足場システムです。
◆ヘルメットがぶつからない階高1,900mm
◆先行手摺高さ1,000mm以上
◆支柱は軽量、高張力鋼管(2.0mm)
◆外形48.6φを使用
◆手摺は横スライド方式で施工性アップ
◆支柱・手摺はコンパクトに収納可能
◆大組・大払しが可能
◆ストックヤードを2倍に活用
◆改正安衛則に準拠した足場システム

アイキューシステム

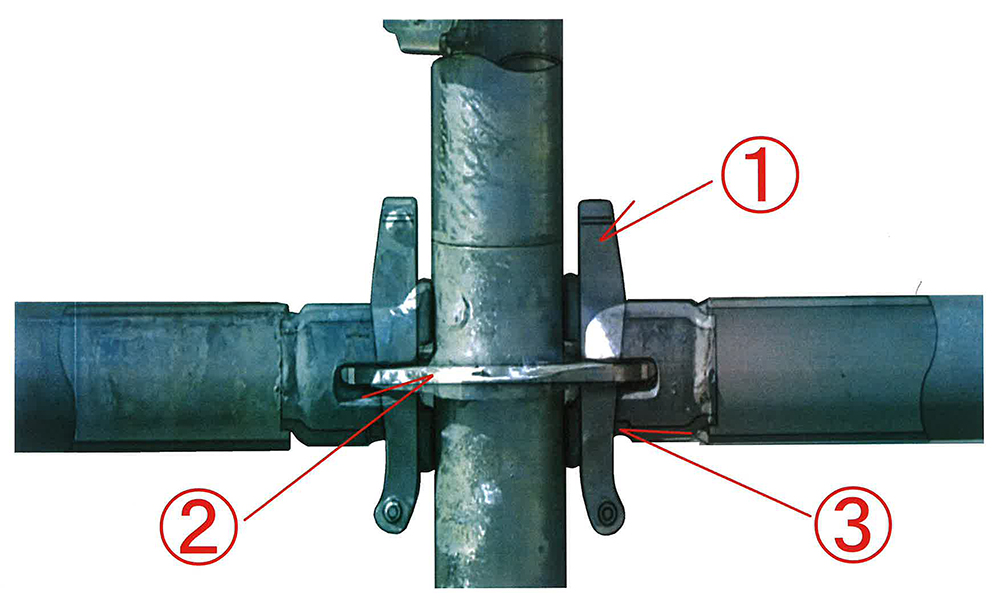

【①クサビ】
緊結力を向上させる為、靱性や強度に優れた材料を使用

【②フランジ】
クサビによる摩耗を防止する為に、強度や溶接性に優れた材料を使用

【③接触金属】
溶接部分の品質安定性を考慮しプレス加工にて成形。

アイキューシステムの特徴

横スライド装着方式

施工スピード向上!

広い作業空間、高い作業性

安全な作業環境を生み出す1,900mmの階高通行しやすく、屈まずに作業できます。

先行手摺高さ1,000mm以上

標準装備の先行手摺は安全衛生規則を上回る1,000mm以上、この差が安心感をもたらします。

アイキューシステムとは

横から差し込みフランジに取り付ける為、緊結部を同時に抜く必要がなく、スピーディに組立解体が可能です。

アイキューシステムとは

枠組足場

Iqシステム

アイキューシステムとは

枠組足場

Iqシステム

保管面積約50%DOWN

ストックヤードの有効活用、安全な資材の運搬効率向上に貢献できます。

クサビが収納

アイキューシステムとは

21.06m2

梱包性
アイキューシステムとは

52.62m2

※枠組足場1,000セット相当算出

アイキューシステムとは
梱包性
アイキューシステムとは

※枠組足場1,000セット相当算出

アイキューシステムとは
アイキューシステムとは

■梱包状態図
手摺※梱包数100A
・クサビ式足場(0.45m2
→Iqシステム(0.19m2

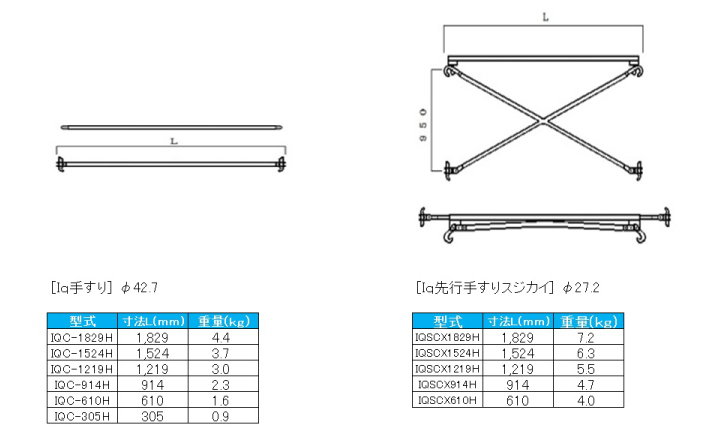

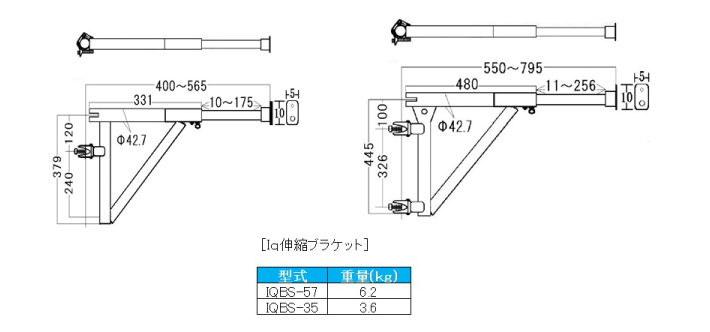

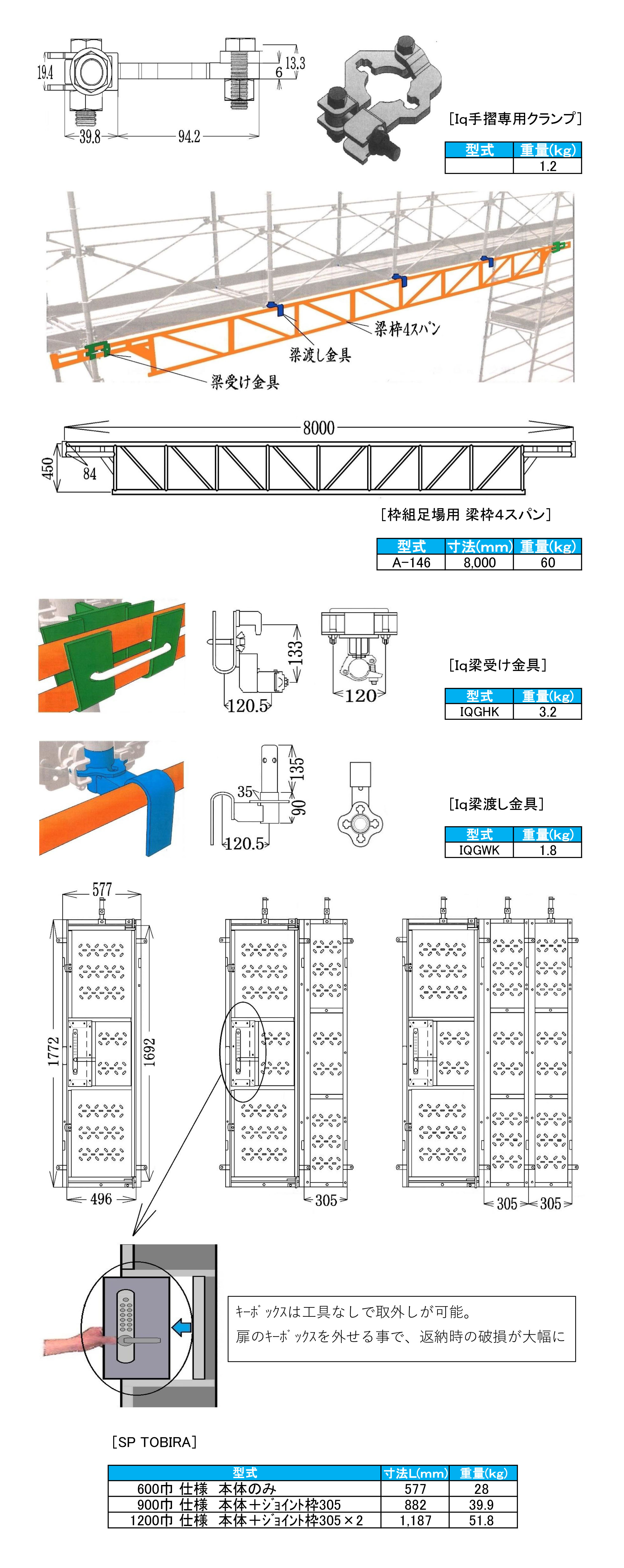

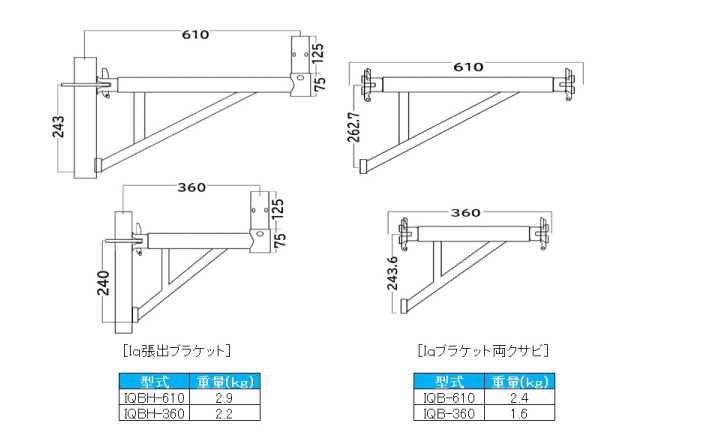

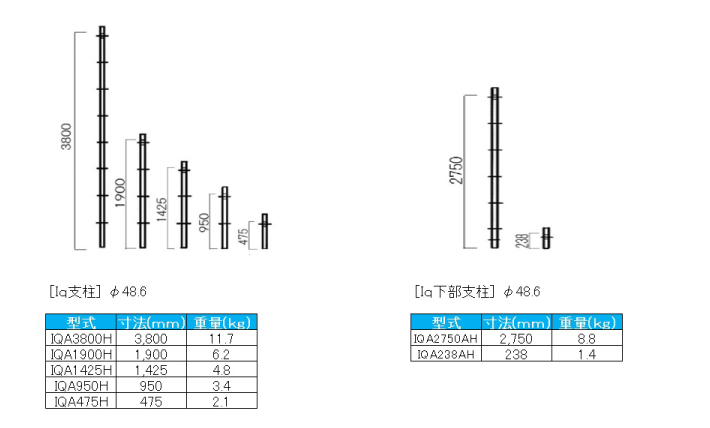

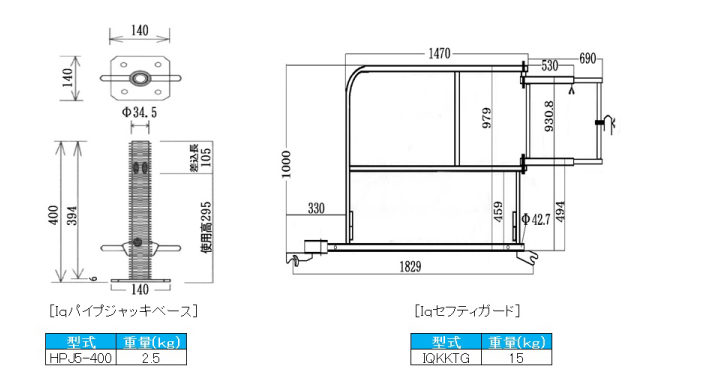

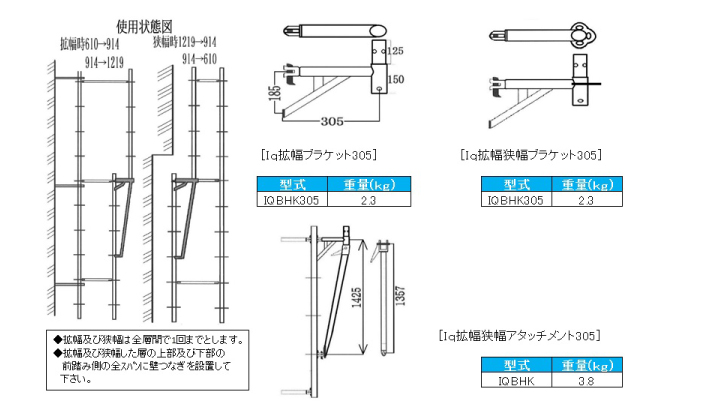

アイキューシステムの仕様

アイキューシステムの仕様
アイキューシステムの仕様
アイキューシステムの仕様
アイキューシステムの仕様
アイキューシステムの仕様
アイキューシステムの仕様
